ZW(L)增壓穩壓消防泵組

ZW(L)消(xiao)防(fang)增(zeng)壓(ya)(ya)穩壓(ya)(ya)設備為解決臨時高(gao)壓(ya)(ya)消(xiao)防(fang)給水(shui)系(xi)統(tong)適用于多層和高(gao)層建造工程(cheng)有增(zeng)壓(ya)(ya)設施要求的消(xiao)火(huo)栓給水(shui)系(xi)統(tong)及(ji)濕(shi)式自動噴水(shui)滅火(huo)系(xi)統(tong)等各類消(xiao)防(fang)給水(shui)、生活給水(shui)系(xi)統(tong)。

控制柜

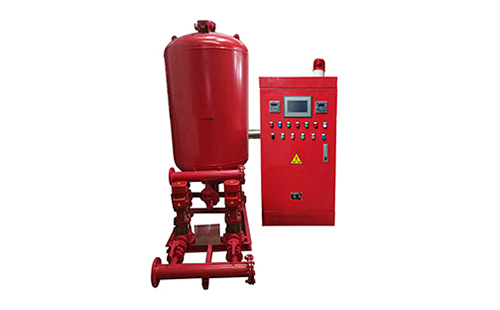

ZW(L)增壓穩壓消防(fang)泵組

ZW(L)消防(fang)增(zeng)壓(ya)穩壓(ya)設(she)備為解決臨時高(gao)壓(ya)消防(fang)給(gei)(gei)水系(xi)(xi)統(tong)適用(yong)于多(duo)層和高(gao)層建造工(gong)程有增(zeng)壓(ya)設(she)施要(yao)求的消火(huo)栓給(gei)(gei)水系(xi)(xi)統(tong)及濕式自動噴(pen)水滅火(huo)系(xi)(xi)統(tong)等各類消防(fang)給(gei)(gei)水、生活給(gei)(gei)水系(xi)(xi)統(tong)。

產品描述

型號意義

產品簡介

一、增壓(ya)穩壓(ya)設(she)(she)備(bei)根據1996年8月(yue)中華人(ren)世共和國(guo)建設(she)(she)部[1996]108號文進行開發設(she)(she)計的(de)新型增壓(ya)穩壓(ya)設(she)(she)備(bei),同時符(fu)合98S205(原(yuan)98S176)的(de)規定。

二、本增壓(ya)穩(wen)壓(ya)設(she)備(bei)為(wei)解決臨時高(gao)壓(ya)消(xiao)防(fang)給水(shui)系統所設(she)的高(gao)位消(xiao)防(fang)水(shui)箱(xiang),其(qi)設(she)置高(gao)度滿足不了該系統不利點靜(jing)水(shui)壓(ya)時應設(she)增壓(ya)設(she)施的要求(qiu),設(she)計編制了為(wei)消(xiao)防(fang)的增壓(ya)穩(wen)壓(ya)設(she)備(bei)(以下簡(jian)稱(cheng)“設(she)備(bei)”)。

三、本設(she)備適(shi)用于多(duo)層(ceng)和高層(ceng)建造(zao)工程(cheng)有增壓設(she)施要求的消火栓(shuan)給(gei)水(shui)系(xi)(xi)統(tong)及濕(shi)式自動噴(pen)水(shui)滅火系(xi)(xi)統(tong)等各類消防給(gei)水(shui)、生活給(gei)水(shui)系(xi)(xi)統(tong)。

四、“設備”由隔(ge)膜式氣壓罐、水泵(beng)、電(dian)控箱(xiang)、儀表(biao)、管道附件等組成。

五、本設(she)(she)備遵照《譏層民(min)用建筑設(she)(she)計(ji)防火規范(fan)》(簡稱《高規》)GB50045-95及《氣壓給水設(she)(she)計(ji)規范(fan)》、CECS76：95規定的有關技(ji)術參數(shu)進行設(she)(she)計(ji)。

設計技術條件

1、WXQ穩壓(ya)罐工作壓(ya)力(li)：0.6MPa、1.0MPa、1.6MPa。

2、WXQ壓力(li)罐的消(xiao)防儲水容積大于：150L、300L、450L。

3、WXQ隔膜(mo)罐的(de)穩壓水容積大于50L。

4、WXQ隔膜(mo)壓力罐的緩沖(chong)水容積壓差(cha)為0.02~0.03MPa,穩壓水容積壓差(cha)為0.05~0.06MPa。

5、工作壓(ya)力(li)比：a b 值為(wei)0.6~40℃.

使用條件

1、消火栓系統：水槍每股流(liu)量(liang)為2.5L/S、5L/S,充實(shi)水柱(zhu)長度為7m、10m、13m。

2、自動噴水系(xi)統：每個噴頭(tou)流量1.0L/S,噴頭(tou)壓力(li)0.1MPa。

3、設備(bei)的環境溫(wen)度宜為5℃~40℃。

工作原理

1、使消防(fang)給水管道系統不利點始終(zhong)保持消防(fang)所(suo)需壓力;

2、使WXQ隔膜(mo)氣壓(ya)罐(guan)(guan)內(nei)始(shi)終儲有30秒消防水量(liang).利(li)用氣壓(ya)水罐(guan)(guan)所設定的(de)P1,P2,Ps1,Ps2運(yun)行(xing)壓(ya)力,控制水泵運(yun)行(xing)工況,達到增壓(ya)和穩(wen)壓(ya)的(de)功

能.P1為(wei)不利(li)點消防(fang)所(suo)需壓(ya)力(MPa),P2為(wei)消防(fang)泵啟動壓(ya)力(MPa),Ps1為(wei)消防(fang)穩壓(ya)泵啟動壓(ya)力(MPa),Ps2為(wei)GDL穩壓(ya)泵停泵壓(ya)力MPa

運行控制全過程

根據計算求得消火(huo)栓(shuan)系(xi)統或自(zi)動噴水滅火(huo)系(xi)統中不利點所(suo)需的消防壓(ya)力P1,作為氣壓(ya)水罐的充(chong)氣壓(ya)力通過(guo)計算所(suo)選(xuan)項定(ding)的報導壓(ya)水罐規格及a b 值,求得P2,并設定(ding)

Ps1=P2+(0.02~0.03)

Ps2=Ps1+(0.05+0.06)

平(ping)時(shi)管(guan)道系統如有滲(shen)漏等(deng)到*壓(ya)(ya)(ya)情況,控制XBD-L消(xiao)(xiao)防(fang)(fang)穩壓(ya)(ya)(ya)泵(beng)(beng)不(bu)斷(duan)補水穩壓(ya)(ya)(ya),在(zai)Ps1、Ps2(啟動(dong)(dong)(dong)(dong)(dong)、停(ting)止)反覆運行。一旦有火情,管(guan)道系統大量缺水,造成Ps1壓(ya)(ya)(ya)力(li)下降(jiang)(Ps1→Ps2),降(jiang)到P2時(shi),發出報警信號,立(li)即(ji)啟動(dong)(dong)(dong)(dong)(dong)消(xiao)(xiao)防(fang)(fang)泵(beng)(beng)(手(shou)動(dong)(dong)(dong)(dong)(dong)或(huo)自動(dong)(dong)(dong)(dong)(dong)啟動(dong)(dong)(dong)(dong)(dong)由設(she)計人確定(ding)),XBD-L立(li)式單級消(xiao)(xiao)防(fang)(fang)泵(beng)(beng)啟動(dong)(dong)(dong)(dong)(dong)后,XBD-ISG消(xiao)(xiao)防(fang)(fang)穩壓(ya)(ya)(ya)泵(beng)(beng)自動(dong)(dong)(dong)(dong)(dong)停(ting)止,直到XBD-LG立(li)式多級消(xiao)(xiao)防(fang)(fang)泵(beng)(beng)停(ting)止運轉(zhuan)手(shou)動(dong)(dong)(dong)(dong)(dong)恢復“設(she)備”的控制功能。

設備分類

根據“設備(bei)”設置位(wei)置分：上置式(shi)(用I表示)和下(xia)置式(shi)(用II表示);

根據氣壓罐設(she)置方式分：立式(用(yong)L表示)和臥式(用(yong)W表示);

根據設備所(suo)供消(xiao)防給(gei)水系統分(fen)：消(xiao)火(huo)栓給(gei)水系(用X表(biao)示)

自動噴(pen)水滅火系統(用(yong)Z表示)

消火(huo)栓及自動(dong)噴水(shui)消防(fang)給(gei)水(shui)合用系統(用XZ表示)。

P1的計算

P1指(zhi)消(xiao)防給(gei)水系統不利(li)點消(xiao)火栓或自動噴水頭所(suo)需的消(xiao)防壓(ya)力,是本“設備”運(yun)行的低工作壓(ya)力,是選(xuan)用本設備應(ying)掌握的基礎數據。

1、本“設(she)備(bei)”設(she)在(zai)底層從水(shui)(shui)池吸水(shui)(shui)時,消火栓系統計算(suan)公(gong)式：

P1=H1+H2+H3+H4(mH2O);

H1—自水池低水位到不利(li)點消火栓(shuan)的幾何高度(mH2O);

H2—管(guan)道系(xi)統(tong)的沿程和局部(bu)壓力損失之和(mH2O);

H3—水龍帶及(ji)消火栓本身的壓力損失(mH2O);

H4—水槍噴身充(chong)實水柱長度(du)所需(xu)壓力(mH2O);

2、“設備”設在高位水箱間從不箱自灌吸水,且不利點消火(huo)(huo)栓低于“設備”時,消火(huo)(huo)栓系統計算公式

P1=H3+H4(mH2O)

3、本“設(she)(she)備”設(she)(she)在底(di)層從水(shui)池吸水(shui)時(shi),自動噴水(shui)滅火系統(tong)計算(suan)公(gong)式：

P1=∑H+Ho+Hr+Z(mH2O)>

∑H—自動噴(pen)水管道到不利點噴(pen)頭的沿程(cheng)和局部壓力損失(shi)之和(mH2O);

HO—不利點噴(pen)頭的工作壓力(mH2O)>

Hr—報警閥的局(ju)部水頭損失(mH2O)>

Z—不利點噴頭(tou)與水池低水位(或供水干管(guan))之間的幾何(he)高度(du)(mH2O)>

4、本“設(she)備(bei)”設(she)在(zai)高位水箱間從水箱自灌吸(xi)水,且不利(li)點噴頭低于(yu)設(she)備(bei)時(shi),自動噴水系(xi)統計算(suan)公式(shi)：

P1=∑H+Ho+Hr+Z(mH2O)> 5、當氣壓(ya)水(shui)罐與水(shui)泵分別設置在其(qi)它(ta)場所時(shi),則P1應另行計算。

電控性能

1、本“設備”電控系(xi)統具(ju)有自動(dong)、手動(dong)功(gong)能,并與消(xiao)防(fang)控制中心或消(xiao)防(fang)泵房聯網。

2、兩臺穩壓泵一(yi)用一(yi)備,輪(lun)流工作(zuo)自動切換,交替運(yun)行(xing)。

3、平時(shi)(shi)使消(xiao)防管網(wang)處于(yu)高壓(ya)(ya)狀態,并保(bao)持(chi)罐內儲存水量,由于(yu)泄漏等原(yuan)因,系(xi)統(tong)壓(ya)(ya)力(li)(li)下(xia)(xia)降到Ps1時(shi)(shi)1號泵自動(dong)啟動(dong),水壓(ya)(ya)上升到Ps2時(shi)(shi)停泵,下(xia)(xia)次(ci)壓(ya)(ya)力(li)(li)又下(xia)(xia)次(ci)壓(ya)(ya)力(li)(li)又下(xia)(xia)降到Ps1時(shi)(shi),2號泵自動(dong)啟動(dong),如此交替運行,使系(xi)統(tong)壓(ya)(ya)力(li)(li)始終保(bao)持(chi)在Ps1與Ps2之(zhi)間(jian)。

4、一量有火情發生,系(xi)統水壓從(cong)Ps1下降到Ps2時輸出啟(qi)動消(xiao)防主泵信號(hao)和聲(sheng)光報(bao)警,當消(xiao)防主泵啟(qi)動后反(fan)回(hui)信號(hao)切斷穩壓泵的控制電源,之后由手動恢復控制功能。

5、電(dian)控系統(tong)特設維(wei)修狀(zhuang)態(tai),即運(yun)(yun)行中如1號(hao)泵發生故(gu)障,可(ke)方便地轉(zhuan)入2號(hao)泵工(gong)作,若(ruo)2號(hao)泵發生故(gu)障,也可(ke)轉(zhuan)為1號(hao)泵工(gong)作使一(yi)臺水(shui)泵在維(wei)修中本“設備“仍能正(zheng)常運(yun)(yun)行。

6、電控箱(xiang)規格尺寸、電器控制(zhi)原理及主要元件的組成見本公司的電報(bao)導(dao)自動控制(zhi)說明了書(shu)。

技術特性表
